Ultraschall-Abstandssensor HC-SR04 2-200cm - justPi
Ultraschallsensor , der im Bereich von 2 cm bis 200 cm arbeitet. Es wird mit einer Spannung von 5 V versorgt. Der Ausgang ist ein Signal, dessen Dauer proportional zur gemessenen Entfernung ist.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Ultraschall-Abstandssensor HC-SR04 2-200cm - justPi
Der Ultraschall-Sensor funktioniert im Bereich 2-200cm. Versorgt mit 5 V – Spannung. Der Ausgang ist ein Signal, dessen Dauerzeit verhältnismäßig zu gemessener Entfernung ist. Kompatibler Abstandssensor mit Raspberry Pi und Arduino – HC-SR04-Ultraschall-Sensor.
Das Produkt ist mit Arduino und Raspberry Pi kompatibel
|
Anwendungsweise des HC-SR04-Abstandssensors

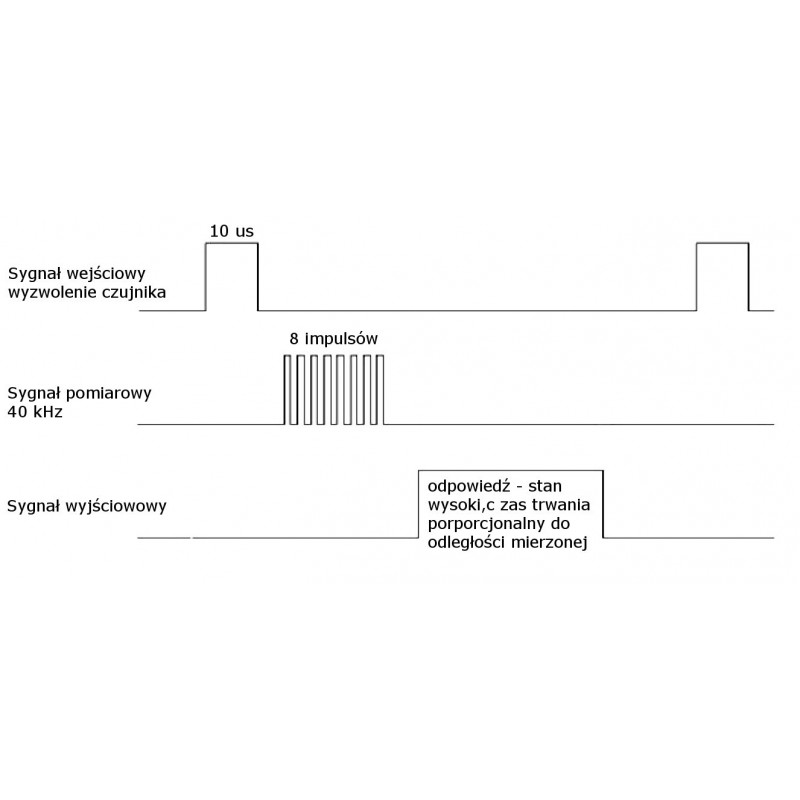

Um eine Messung zu beginnen, soll man einen Spannungsimpuls an einen TRIG-Pin (hoher Stand 5V) 10 Sekunden lang angeben. Das Modul macht die Abstandsmessung mithilfe von einer Schallwelle mit Frequenz 40 kHz. An einen Microcontroller wird ein Signal verschick, in dem die Entfernung von der Laufzeit hohen Standes abhängig ist. Man kann sie aus einem Muster berechnen.
Entfernung im Test = (Zeit des hohen Standes × Schallgeschwindigkeit (340 m / s) / 2
wo:
- Distanz im Test - gemessene Distanz
- High-Pegel-Zeit - Dauer des hohen Zustands
- Schallgeschwindigkeit - Geschwindigkeit der Ausbreitung der Schallwelle in der Luft - 340 m / s
Kurz gesagt, um das Ergebnis in cm zu erhalten, können Sie die Formel verwenden:
Abstand [cm] = (Zeit der hohen Zustands [us] * 34) / 1000/2
Ultraschall-Abstandssensor HC-SR04 2-200cm - justPi.
Unser Angebot umfasst auch ein Montagegehäuse für diesen HC-SR04-Sensor (blau).
Spezifikation des Ultraschallsensors HC-SR04 - justPi
- Versorgungsspannung: 5V
- Durchschnittliche Stromaufnahme: 15 mA
- Messbereich: von 2 cm bis 200 cm
- Ausgang: Frequenzsignal
- Arbeitsfrequenz: 40 kHz
- Abmessungen: 45 x 20 x 15 mm
- Kompatibel mit Raspberry Pi und Arduino Ultraschall-Abstandssensor
Details in der Dokumentation .
Abstandssensor für Arduino und Raspberry Pi
Der Ultraschall-Abstandssensor HC-SR04 ist für den Einsatz in Geräten bestimmt, die die Verwendung eines Elements erfordern, das Informationen über den aktuellen Abstand zum Objekt vor ihnen liefern kann. Der Sensor eignet sich perfekt für Projekte wie Roboter, ferngesteuerte Fahrzeuge oder Drohnen, sowie als Teil von selbstgebauten Parksensoren.
Das Element misst den Abstand zu einem vor ihm liegenden Objekt anhand des von ihm ausgesandten Ultraschalls – zur Abstandserkennung wird eine akustische Welle mit einer Frequenz von 40 kHz verwendet. Der Sensor misst die Zeit, in der der reflektierte Schall zu ihm zurückkehrt, und berechnet dann anhand einer speziellen Formel die Entfernung zwischen ihm und dem Objekt basierend auf diesem Wert. Der Messwert der Messung wird in Form eines Signals ausgegeben, dessen Länge direkt proportional zum Abstand des Sensors von dem die Schallwelle reflektierenden Objekt ist.
Video über den Sensor HC-SR04.
Ultraschall-Abstandssensor HC-SR04 2-200cm.
HC-SR04-Sensor von Cytron Technologies
Es wurde für den Einsatz in elektronischen und robotischen Strukturen entwickelt. Das Element wird mit Strom mit einer Spannung von 5 V betrieben, und sein durchschnittlicher Stromverbrauch beträgt 15 mA. Das Gerät kann die Entfernung zu Objekten messen, die zwischen 2 und 200 cm von ihm entfernt sind. Die Abmessungen des Sensors betragen 45 x 20 x 15 mm.
Das Botland-Angebot umfasst auch ein praktisches Montagegehäuse, das die Installation des Produkts an der gewünschten Stelle erleichtert. Der Sensor ist mit den beliebten Minicomputern Arduino und Raspberry Pi kompatibel und eignet sich daher perfekt für Projekte, bei denen diese Platinen als Logiksystem verwendet wurden. Detaillierte Informationen zur Bedienung des Produkts finden Sie in der Dokumentation des Herstellers. Oben finden Sie auch ein Anleitungsvideo, das die Funktionsweise des Sensors erklärt, sowie Links zu Websites, auf denen es Tutorials gibt, wie man den Sensor an Arduino und Raspberry Pi anschließt, wie man damit die Entfernung richtig misst und welche Projekte das sein können mit diesem Modell gemacht.
Nützliche Links
| Name | Wert |
|---|---|
| Stromspannung aus | 5,0 V |
| Stromspannung Nieder | 5,0 V |
| Schnittstelle | Digitale Ein-/Ausgänge |
| Modul - Entfernung Nieder | 200cm |
| Modul - Distanz aus | 2,0cm |
| Breite | 5,5 cm |
| Höhe | 5 cm |
| Tiefe | 1,8 cm |
| Gewicht | 0,009 kg |
