Touchscreen - resistives LCD IPS 10.1 '' 1024x600px HDMI + GPIO für Raspberry Pi - Waveshare 11870
Waveshare Touchscreen , resistiv mit einer Diagonale von 10,1 " und einer Auflösung von 1024 x 600 px. Es funktioniert mit jeder 40-Pin-Version des Rapberry Pi über die HDMI- und GPIO-Pins.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Waveshare Touchscreen - resistives LCD IPS 10.1 '' 1024x600px HDMI + GPIO für Raspberry
Waveshare Touchscreen , resistiv mit einer Diagonale von 10,1" und einer Auflösung von 1024 x 600 px. Es funktioniert mit jeder 40-Pin-Version des Raspberry Pi über HDMI- und GPIO-Pins - die passenden Anschlüsse sind im Set enthalten.
Das Gerät kommuniziert über den HDMI-Anschluss (Bild) und die GPIO-Pins (Touch).
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.

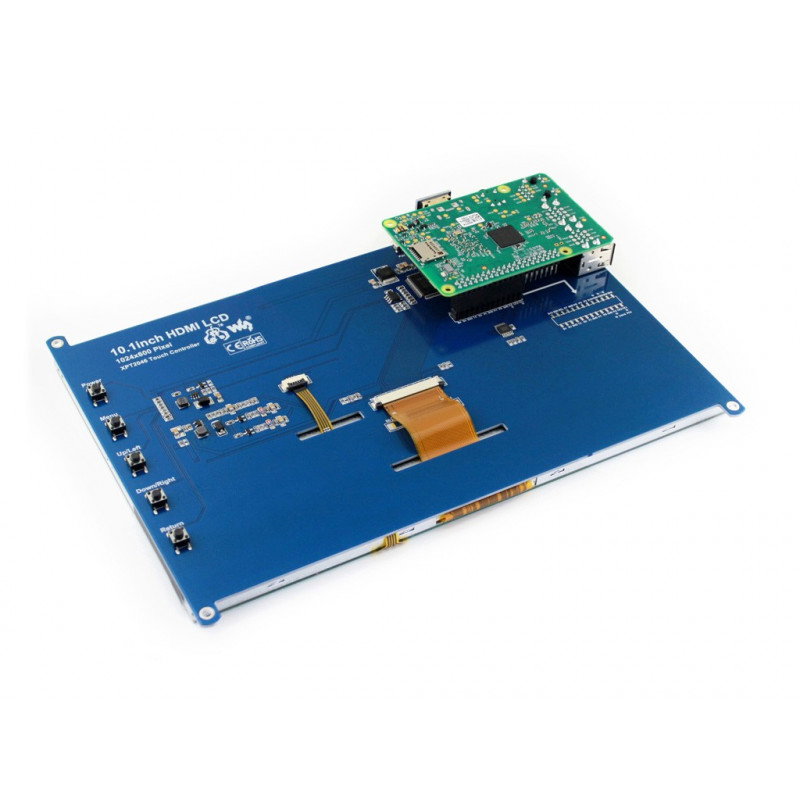

Ein Beispiel für die Verbindung des Bildschirms mit einem Raspberry Pi .
Verbindung mit dem Raspberry Pi
Um den Bildschirm zu betreiben, stecke das Gerät auf die GPIO-Pins des Raspberry Pi und montiere den HDMI-Stecker.
Eine ausführliche Beschreibung zum Anschließen und Installieren von Treibern ohne Änderung des Raspberry-Pi-Systems und das Image des fertigen Systems finden Sie aufder Website des Herstellers . Treiber können auch manuell auf einem bestehenden Betriebssystem installiert werden – Details finden Sie im Benutzerhandbuch . |
Screenshot des Win32 Disk Imager -Programms, nachdem Sie das System ausgewählt haben, klicken Sie einfach auf die Schaltfläche Schreiben und warten Sie, bis der Installationsvorgang abgeschlossen ist.
| Symbol | Beschreibung |
|---|---|
| 1 | Auswahl der Systemdatei. |
| 2 | Auswählen einer Festplatte mit einer SD-Karte. |
GPIO-Schnittstelle
| Pin-GPIO | Symbol | Beschreibung |
|---|---|---|
| 1, 17 | 3,3 V | Stromversorgung 3,3 V. |
| 2, 4 | 5V | Stromversorgung 5 V. |
| 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 | NC | Nicht verbunden. |
| 6, 9, 14, 20, 25 | Masse | Masse. |
| 19 | TP_SPI | SPI-Schnittstellendateneingang für das Touchpanel. |
| 21 | TP_SO | Die Datenausgabe der SPI-Schnittstelle für das Touchpanel. |
| 22 | TP_IRQ | Das Unterbrechen des Touchpanels, das Erfassen der Berührung setzt den Low-Zustand. |
| 23 | TP_SCK | SPI-Taktsignal für das Touchpanel. |
| 26 | TP_CS | Chipauswahl für das Touchpanel. |
Bildschirmspezifikation
- Typ: Touchscreen, resistiv
- Diagonale: 10,1 "
- Auflösung: 1024 x 600 Pixel
- Kommunikation:
- Video - HDMI-Buchse (Stecker im Lieferumfang enthalten)
- Berühren Sie - GPIO-Pins
- Arbeitet unter anderem mit mit Raspberry Pi Version 4, 3, 2, B+, Zero
- Bildschirmabmessungen: 235 x 162 mm
Außenmaße des Bildschirms.
Raspberry Pi 10 Zoll Bildschirm
Bei dem vorgestellten Produkt handelt es sich um einen hochwertigen, IPS-resistiven LCD-Touchscreen mit einer Diagonale von 10,1'' und einer Auflösung von 1024x600px , ausgestattet mit einer HDMI-Schnittstelle und GPIO-Leitungen. Das Modul ist für Raspberry Pi Mini-Board-Computer ausgelegt.
Während der HDMI-Anschluss für die Bildübertragung genutzt wird, ermöglichen zusätzliche GPIO-Leitungen die Bedienung des verbauten Touchpanels. Wichtig ist, dass der Touchscreen selbst nur fünf Input-Output-Pins belegt, sodass die verbleibenden Pins des Minicomputers für die Verwendung in der Zielanwendung übrig bleiben.
Anschluss und Inbetriebnahme
Touchscreen - resistives LCD IPS 10.1 '' 1024x600px HDMI + GPIO für Raspberry Pi - Waveshare 11870 ist mit einem kompatiblen Controller in Form eines Overlays für Raspberry Pi ausgestattet. Der Hersteller stellt Treiber und eine ausführliche Anleitung zur Installation des Displays zur Verfügung.
Durch den direkten Anschluss an den 40-Pin-GPIO-Anschluss des Minicomputers benötigt man zum Betrieb des Sets lediglich den kurzen HDMI-Stecker und das Stromkabel, passend zur verwendeten Version des „Raspberry“ (in den meisten Fällen wird es ein microUSB sein Port, da dies die Form der Stromversorgung ist) ist für gängige Mini-Computer vorzuziehen).
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-TFT |
| Bildschirm - diagonal | 10,1 '' |
| Bildschirm - Schnittstelle | HDMI + GPIO |
| Bildschirmberührung | Ja |
| Bildschirmauflösung | 1024x600px |
| Breite | 28 cm |
| Höhe | 5 cm |
| Tiefe | 18 cm |
| Gewicht | 0,675 kg |
