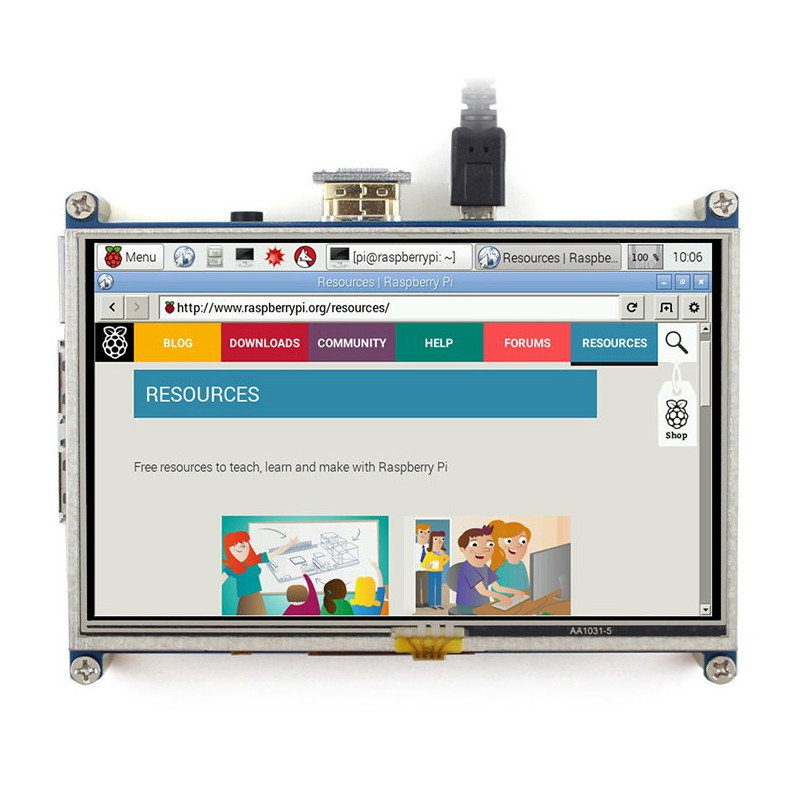

Resistiver Touchscreen LCD TFT 5 '' 800x480px HDMI + GPIO für Raspberry Pi 4/3/2 / B + / Zero - Waveshare 10563
Waveshare Touchscreen, 5 "resistiv für Raspberry Pi mit einer Auflösung von 800 x 480 px. Funktioniert mit Raspberry Pi Version 4, 3, 2, B +, Zero und Zero W über HDMI- und GPIO-Pins.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Waveshare Touchscreen - resistives LCD TFT 5'' 800x480px HDMI + GPIO für Raspberry Pi 4/3/2/B+/Zero
5" resistiver Touchscreen für Raspberry Pi mit einer Auflösung von 800 x 480 px. Funktioniert mit Raspberry Pi Version 4, 3, 2, B+, Zero und Zero W über HDMI- und GPIO-Pins - entsprechende Anschlüsse sind ebenfalls im Set enthalten mit Mini-Computern: Banana Pi und Beagle Bone Black .

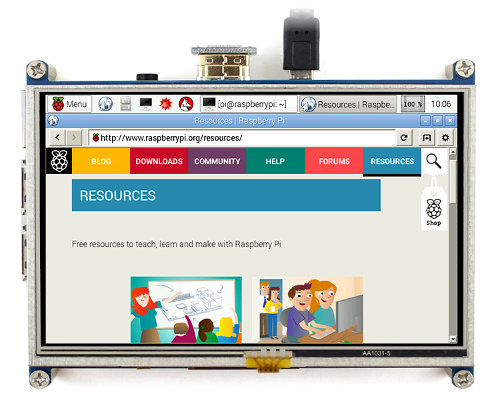

Das Gerät kommuniziert über den HDMI-Anschluss (Bild) und die GPIO-Pins (Touch).
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.

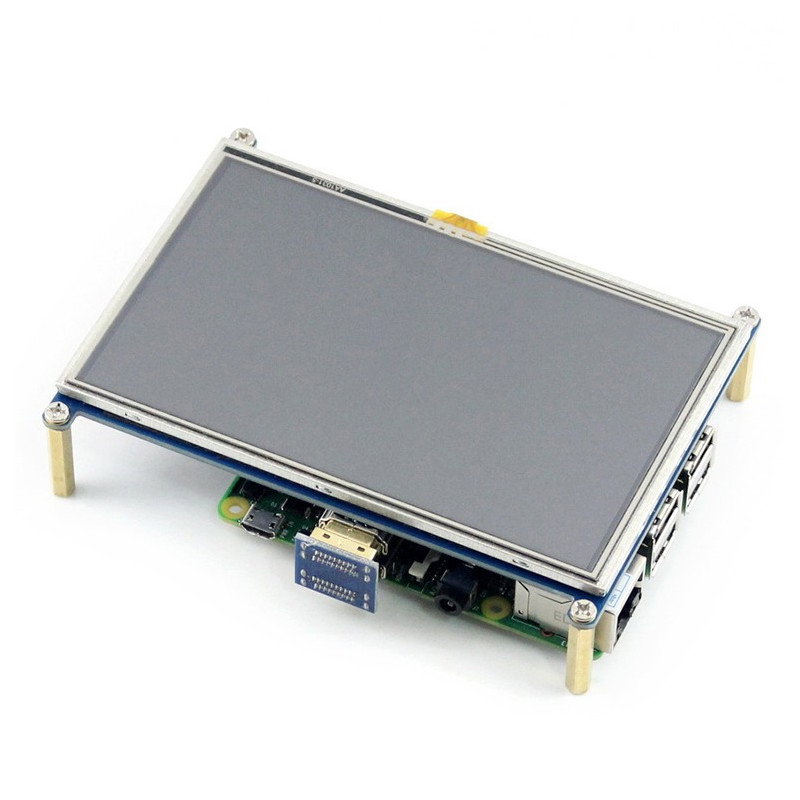

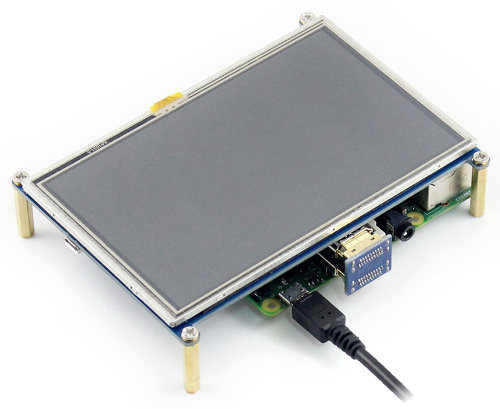

Ein Beispiel für die Verbindung des Bildschirms mit einem Raspberry Pi.
Verbindung mit dem Raspberry Pi
Um den Bildschirm zu betreiben, stecke das Gerät auf die GPIO-Pins des Raspberry Pi und montiere den HDMI-Stecker.
Software anzeigen
Der Hersteller hat das Betriebssystem mit installierten Treibern vorbereitet. Das System sollte mit einem geeigneten Programm, zB WinZip, entpackt und mit Win32 Disk Imager auf die Karte hochgeladen werden.
Eine ausführliche Beschreibung zum Anschließen und Installieren von Treibern ohne Änderung des Raspberry-Pi-Systems und das Image des fertigen Systems finden Sie auf der Website des Herstellers . |
Screenshot des Win32 Disk Imager -Programms, nachdem Sie das System ausgewählt haben, klicken Sie einfach auf die Schaltfläche Schreiben und warten Sie, bis der Installationsvorgang abgeschlossen ist.
Touch-Display GPIO-Schnittstelle
| Pin-GPIO | Symbol | Beschreibung |
|---|---|---|
| 1, 17 | 3,3 V | Stromversorgung 3,3 V. |
| 2, 4 | 5 V | Stromversorgung 5 V. |
| 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 | NC | Nicht verbunden. |
| 6, 9, 14, 20, 25 | Masse | Masse. |
| 19 | TP_SPI | SPI-Schnittstellendateneingang für das Touchpanel. |
| 21 | TP_SO | Die Datenausgabe der SPI-Schnittstelle für das Touchpanel. |
| 22 | TP_IRQ | Das Unterbrechen des Touchpanels, das Erfassen der Berührung setzt den Low-Zustand. |
| 23 | TP_SCK | SPI-Taktsignal für das Touchpanel. |
| 26 | TP_CS | Chipauswahl für das Touchpanel. |
Fall
In unserem Angebot finden Sie auch ein spezielles Gehäuse , mit dem Sie den Bildschirm in einem Winkel von 45 ° oder 60 ° einstellen können. Im Lieferumfang des Gehäuses sind Schrauben zur Befestigung des Raspberry Pi hinter dem Bildschirm enthalten.
Waveshare-Touchscreen-Spezifikation
- Typ: Touchscreen, resistiv
- Diagonale: 5 "
- Auflösung: 800 x 480 Pixel
- Funktioniert mit: Raspberry Pi Version 4, 3, 2, B+, Zero und Zero W (funktioniert direkt mit dem System des Herstellers)
- Der Bildschirm verwendet 26 GPIO-Pins
- Funktioniert auch mit allen HDMI-Geräten (Touch-Funktion dann nicht verfügbar)
- 4 Befestigungslöcher (Schrauben enthalten)
- Bildschirmabmessungen: 121 x 76 mm
Außenmaße des Bildschirms.

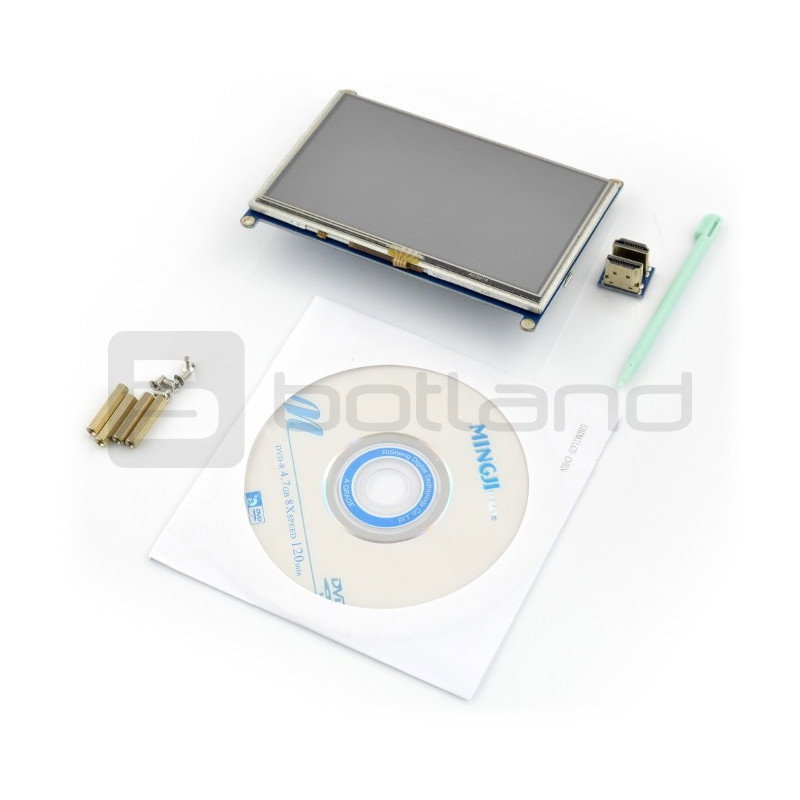

Satz enthält
Finden Sie auch in unserem Angebot
Das perfekte Display für vielfältige Einsatzmöglichkeiten
Resistiver Touchscreen LCD TFT 5 '' 800x480px HDMI + GPIO für Raspberry Pi 4/3/2 / B + / Zero - Waveshare 10563 ist ein weiteres Angebot der bekannten Marke Waveshare, das sich an Fans von Minicomputern der Raspberry Pi-Serie richtet.
Das dargestellte Display hat die Form eines Overlays, das direkt mit dem Minicomputer zusammenarbeitet und unter der Rückseite der gedruckten Schaltungsplatine des Moduls aufgehängt ist. Der HDMI-Port dient zur Bildübertragung (mit dem die "Himbeere" über einen speziellen, starren Adapter verbunden wird), und der Touchscreen wird über GPIO-Leitungen bedient.
Die anderen Parameter des Waveshare 10563-Bildschirms
Der 5'' TFT resistive LCD Touchscreen mit einer Auflösung von 800x480px, kompatibel mit Raspberry Pi 4/3/2/B+/Zero , den wir anbieten, kann auch nahtlos mit konkurrierenden Mini-Computern Banana Pi und BeagleBone Black zusammenarbeiten.
Die Abmessungen der Leiterplatte des Bildschirms betragen 121 x 76 mm, unter Berücksichtigung der vier vorstehenden Ecken mit Befestigungslöchern erreichen sie 121 x 89,55 mm. Der Lochabstand beträgt 115 x 84 mm - im Set sind passende Schrauben enthalten, um das Display am Gehäuse des Zielgerätes zu befestigen.
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-TFT |
| Bildschirm - diagonal | 5.00 '' |
| Bildschirm - Schnittstelle | HDMI + GPIO |
| Bildschirmberührung | Ja |
| Bildschirmauflösung | 800x480px |
| Breite | 14 cm |
| Höhe | 4 cm |
| Tiefe | 10 cm |
| Gewicht | 0,187 kg |
