TB6612FNG - Zweikanaltreiber für 13,5 V / 1 A-Motoren - Pololu 713
Pololu-Modul mit einem zweikanaligen Treiber für Gleichstrommotoren. Es wird mit der Spannung von 4,5 V bis 13,5 V versorgt. Der Dauerstrom pro Kanal beträgt 1 A, bei Anschluss beider Kanäle erhöht sich der Wert auf 2 A.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: TB6612FNG - Zweikanaltreiber für Motoren 13,5 V / 1 A - Pololu 713

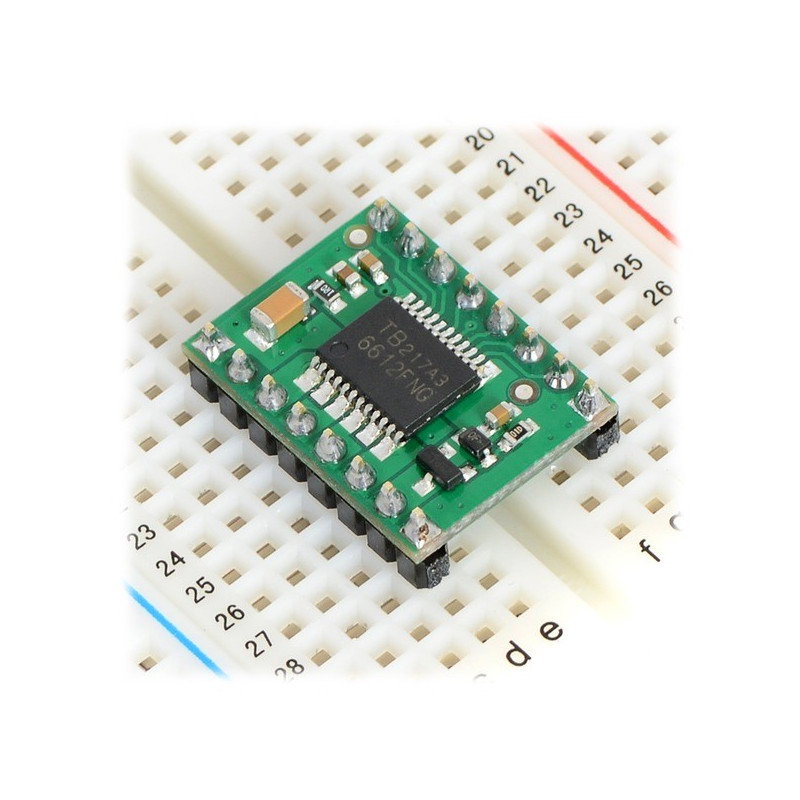

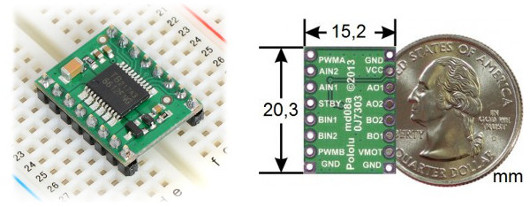

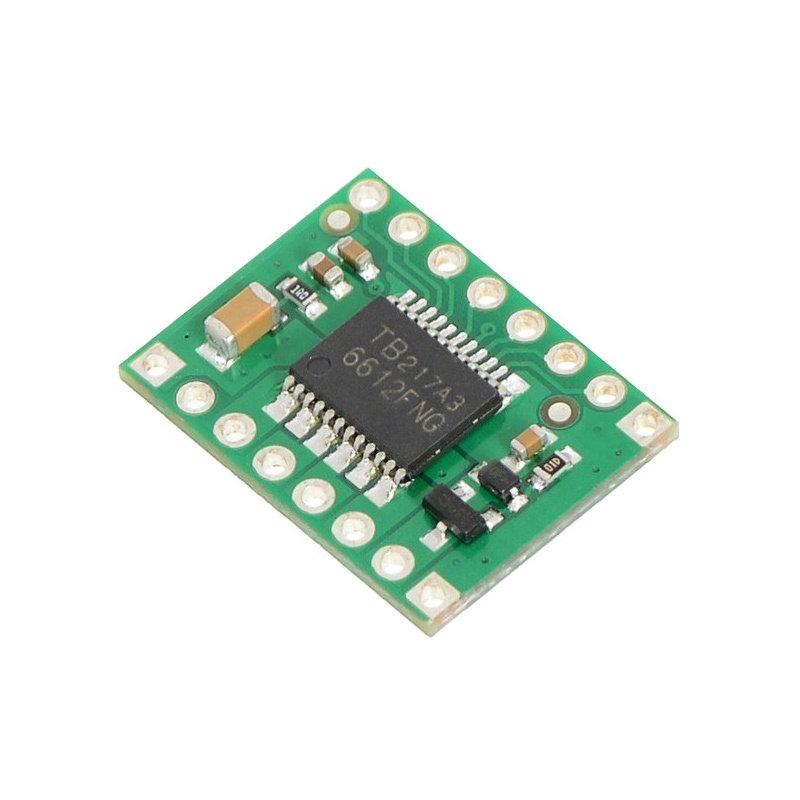

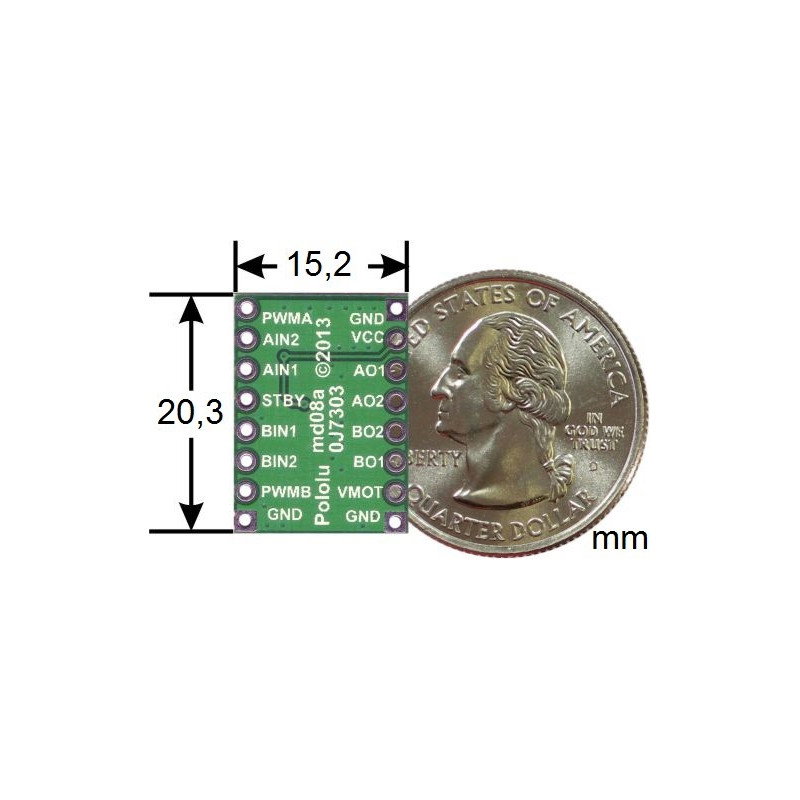

Die TB6612FNG H-Brücke ist eine effiziente Motorsteuerung in einem kleinen SSOP24-Gehäuse. Die Firma Pololu hat die Erwartungen der Benutzer erfüllt und ein Modul entwickelt, das den TB6612FNG -Chip und passive Komponenten enthält, die für den ordnungsgemäßen Betrieb erforderlich sind. Die Signale wurden auf herkömmliche Pins (2,54 mm Raster) herausgeführt. Das Modul kann in das Steckbrett gesteckt oder über Kabel angeschlossen werden.
Botland ist offizieller Distributor der Elektronik und Robotikteile von Pololu. Unzählige Roboter enthalten in ihrer Konstruktion mindestens eine Komponente dieser Marke. Unser Team garantiert, dass alle gezeigten Pololu-Produkte Originalware sind.
Für Arduino-Anwender steht eine Bibliothek zur Verfügung, die die Bedienung des Moduls erleichtert. |

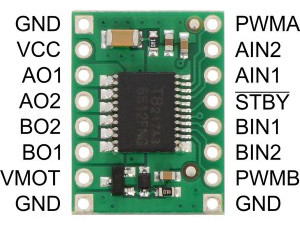

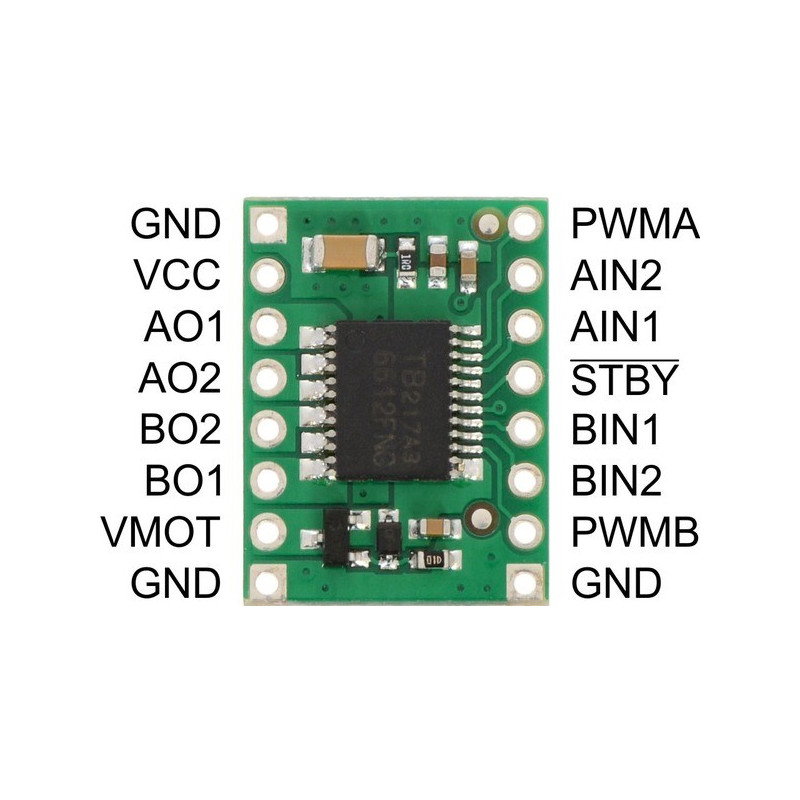

Pins des Motortreibers
| Stift | Beschreibung |
|---|---|
| VCC | Stromversorgung des logischen Teils |
| VMOT | Antrieb der Motoren |
| Masse | Masse |
| AO1 AO2 | Ausgang Kanal A |
| BO1 BO2 | Ausgang Kanal B |
| PWMA | Kanal A PWM-Signal |
| PWMB | Kanal B PWM-Signal |
| STBY | Sie müssen zu VCC hochziehen, um das System einzuschalten, der niedrige Zustand (Standard) versetzt das System in den Schlafmodus (geringer Stromverbrauch) |
| AIN1, AIN2 | Richtungssteuerung von Kanal A |
| BIN1, BIN2 | Steuerung der Richtung von Kanal B |
Alle Logiksignale werden intern auf Masse gezogen. Die maximale PWM-Frequenz beträgt 100 kHz.
Die Wahrheitstabelle des TB6612-Treibers
AIN1 | AIN2 | PWMA PWMB | Ausgänge Motoren |
|---|---|---|---|
Zustand | Zustand niedrig | % füllen (nicht null) | Der Motor dreht mit seiner durch pwm (ungleich 0) vorgegebenen Maximaldrehzahl im Uhrzeigersinn. |
| Zustand niedrig | Zustand hoch | % füllen (nicht null) | Der Motor dreht mit der per PWM eingestellten Maximaldrehzahl (nicht 0) gegen den Uhrzeigersinn. |
| Zustand niedrig | Zustand niedrig | ohne Bedeutung | freies Bremsen (sanfter Stopp) |
| Zustand hoch | Zustand hoch | ohne | freies Bremsen (sanfter Stopp) |
| ohne Bedeutung | ohne Bedeutung | niedriger Zustand 0% Füllung | Plötzliches Bremsen |
Fahrervideo
Video, das den Betrieb der H-Brücke beschreibt - Treiber von Gleichstrommotoren.
Das TB6612-System kann als Steuerung für Pololu-Mikromotoren verwendet werden. Wenn die Motoren abgewürgt werden sollen, wird empfohlen, die Kanäle für eine höhere Stromausbeute zusammenzuführen. Verbinden Sie dazu folgende Ausgänge:
Ausgänge verbinden
- AO1: mit BO1
- A02: mit BO2
- PWMA: mit PWMB
- AIN1: mit BIN1
- AIN2: mit BIN2
Diagramm

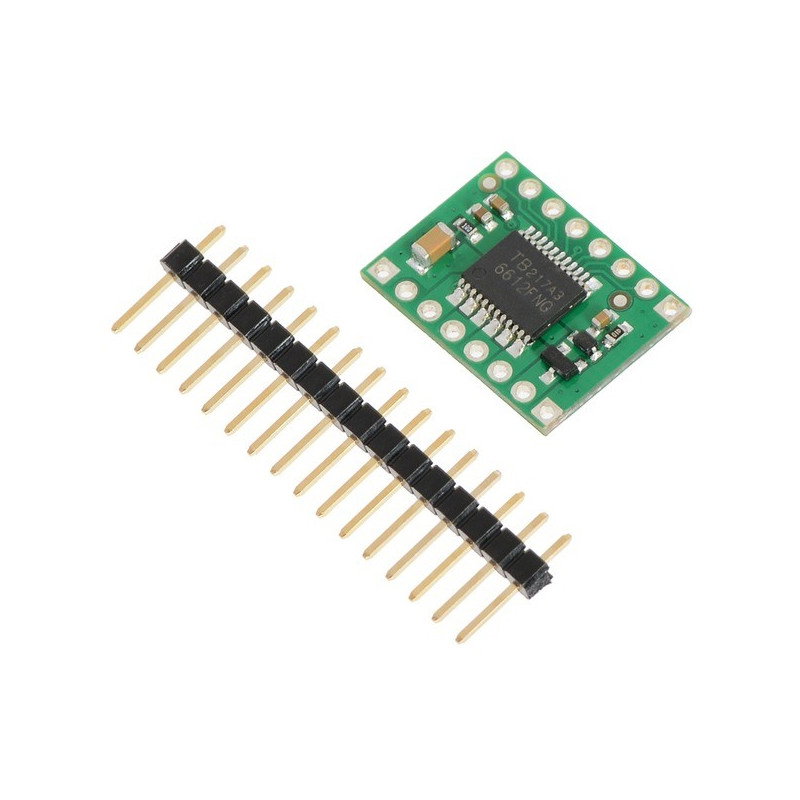

Das Modul enthält eine gelötete Brücke mit Goldpin-Anschlüssen mit einem Standardraster von 2,54 mm. Auf der Platine befinden sich auch Filterkondensatoren, was bedeutet, dass für den ordnungsgemäßen Betrieb des Systems eine entsprechende Verbindung mit dem Mikrocontroller ausreicht. Das Diagramm ist unter dieser Adresse erhältlich.
Das Angebot umfasst auch andere Motorsteuerungen , darunter ein separates TB6612 -System.
Spezifikation des Pololu TB6612FNG Controllers
- Stromversorgung der Motoren (VMOT): von 4,5 V bis 13,5 V
- Logikschaltungsleistung (VCC): 2,7 V bis 5,5 V
- Maximaler Ausgangsstrom: 3 A pro Kanal
- Dauerausgangsstrom: 1 A pro Kanal
- Bei Kombination beider Kanäle: 2 A.
- Maximale PWM-Frequenz: 100 kHz
- Eingebauter thermischer Abschaltkreis
- Siebkondensatoren an beiden Zuleitungen
- Schutz gegen Motorrückstrom
Nützliche Links
| Name | Wert |
|---|---|
| Stromspannung aus | 4,5 V. |
| Stromspannung Nieder | 13,5 V |
| Aktuelle Effizienz | 1,0 A |
| Anzahl der Kanäle | 2 |
| Breite | 7,5 cm |
| Höhe | 0,5 cm |
| Tiefe | 8,5 cm |
| Gewicht | 0,003 kg |
