Magnetometer GY-271 3-Achsen Digital I2C 3,3V / 5V - QMC5883L
Dreiachsiger Magnetfeldsensor im Bereich von ± 8 Gauss mit einer Auflösung von 5 Milligauss. Arbeitet mit einer Spannung von 3,3 V bis 5,0 V. Es zeichnet sich durch eine geringe Größe der Platine und einen geringen Stromverbrauch aus.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Magnetometer GY-271 3-Achsen-Digital-I2C 3,3 V / 5 V - QMC5883L
Sensor zur Messung des Magnetfeldes in drei Achsen. Es zeichnet sich durch kleine Abmessungen, geringen Stromverbrauch und einfache Bedienung aus. Es kommuniziert über den I2C-Bus. Dank der eingebauten Regler funktioniert es sowohl mit Spannungen von 3,3 V als auch 5 V.
Zur Kommunikation mit der Zentraleinheit wird der beliebte I2C (TWI) Bus verwendet. Das Modul verfügt über passive Elemente, die für den ordnungsgemäßen Betrieb des Systems erforderlich sind. Den Abschluss bilden die beliebten Goldpin-Anschlüsse, die es ermöglichen, den Sensor per Kabel anzuschließen oder direkt auf das Steckbrett zu stecken .

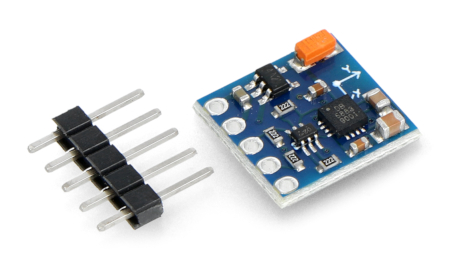

GY-271 3-Achsen-Digitalmagnetometer.
Das Produkt ist mit Arduino kompatibel Das Gerät ist in zwei Versionen erhältlich: mit HMC5883L- oder QMC5883-System. Verwenden Sie im Fall des Moduls mit dem QMC5883-Chip die Bibliothek für Arduino von der GitHub-Website . Eine noch ältere Version des Moduls mit dem System HMC5883L ist im Umlauf. Dafür müssen die Systeme verwendet werden Bibliothek mit einem Beispielprogramm für Arduino- Benutzer. |

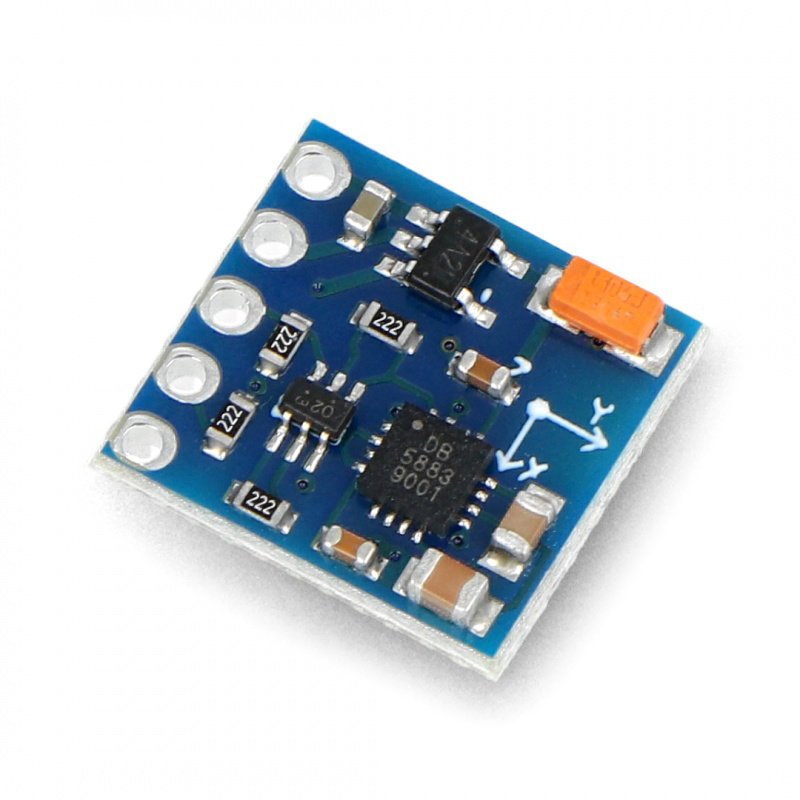

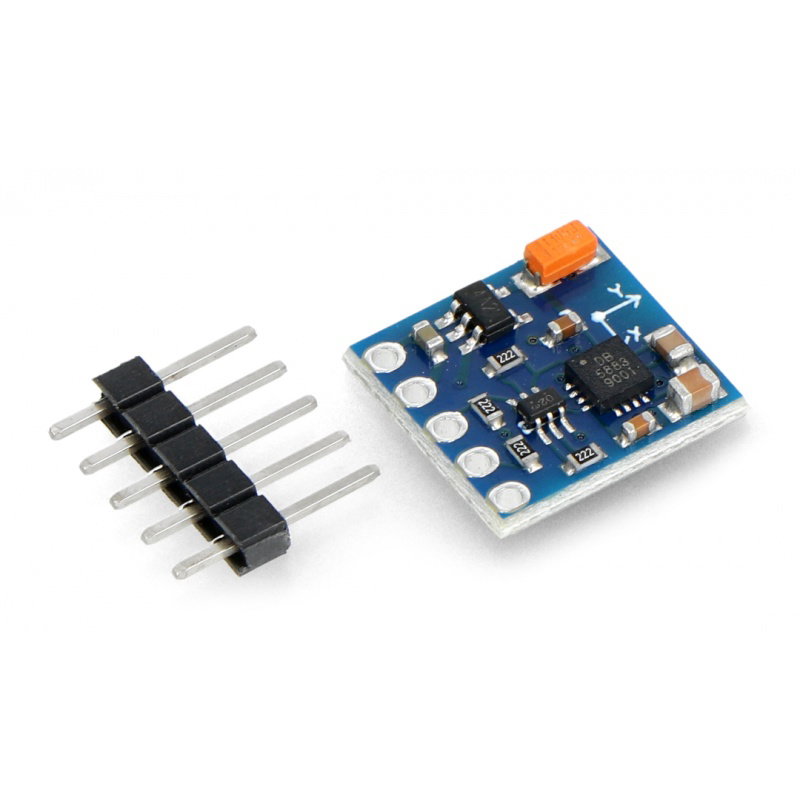

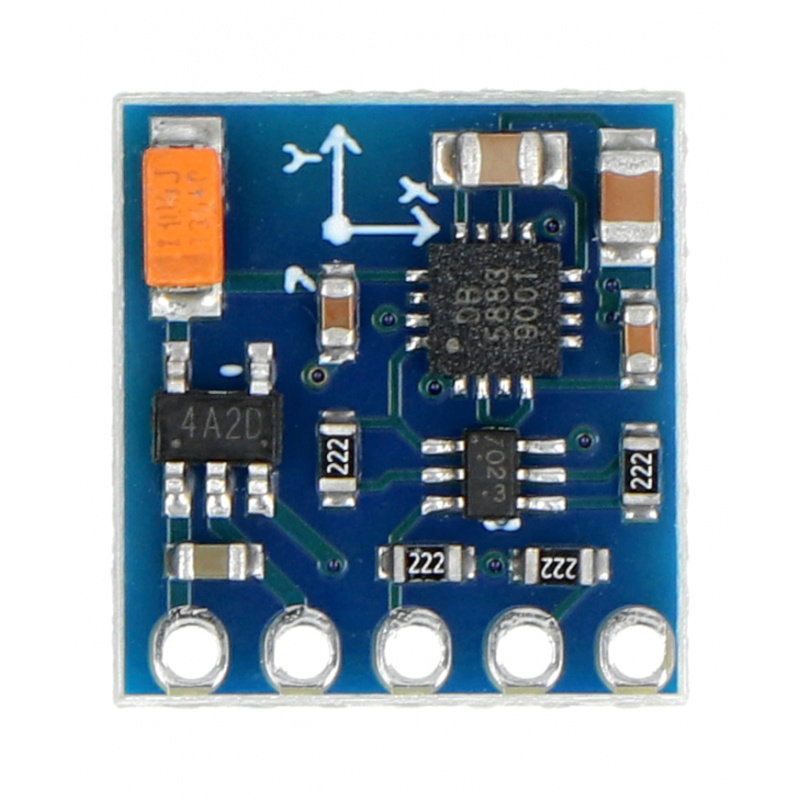

Magnetometer GY-271 3-Achsen-Digital-I2C 3,3 V / 5 V - QMC5883L.
Spezifikation des Magnetometers GY-271
- Versorgungsspannung: von 3,3 V bis 5,0 V
- Arbeitsspannung der Pins: von 3,3 V bis 5,0 V
- Stromaufnahme: bis zu 1000 uA
- Drei Achsen: X, Y, Z
- Kommunikationsschnittstelle: I2C (TWI)
- Eingebaute 2,2-kΩ-Widerstände ziehen SDA- und SCL-Leitungen
- Auflösung: 12 Bit für jede Achse - 2 Milligauß
- Messbereich (konfigurierbar): ± 8 Gauss
- Einführungen: Goldpin-Steckverbinder 2,54 mm Raster (im Kit zum Selbstlöten enthalten)
- Fliesengröße: 14 x 13 mm
Führt

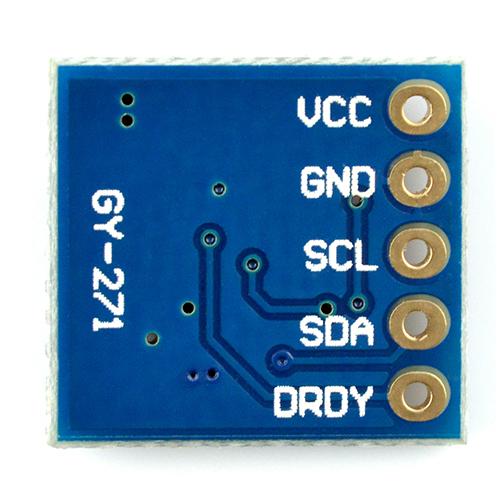

Der Sensor hat fünf Pins zur Selbstkonfektionierung vonGoldpin -Steckern - 2,54 mm Raster (im Lieferumfang enthalten). Um die Arduino-Bibliothek zu verwenden, schließen Sie das Modul gemäß der folgenden Tabelle an.
Name | Arduino | Beschreibung |
|---|---|---|
| VCC | 5V | Die Modulversorgungsspannung reicht von 3,3 V bis 5,0 V |
| Masse | Masse | Die Masse des Systems. |
| SCL | A5 | Die Taktleitung des I2C-Busses (TWI) verträgt Spannungen von 3,3 V bis 5,0 V. |
| SDA | A4 | Die Datenleitung des I2C-Busses (TWI) verträgt Spannungen von 3,3 V bis 5,0 V. |
| DRDY | - | Externer Interrupt, der einen niedrigen Datenbereitschaftsstatus signalisiert. Die Vorgabe wird auf die Versorgungsspannung hochgezogen. |
Nützliche Links
| Name | Wert |
|---|---|
| Breite | 6 cm |
| Höhe | 9 cm |
| Tiefe | 0,5 cm |
| Gewicht | 0,002 kg |
