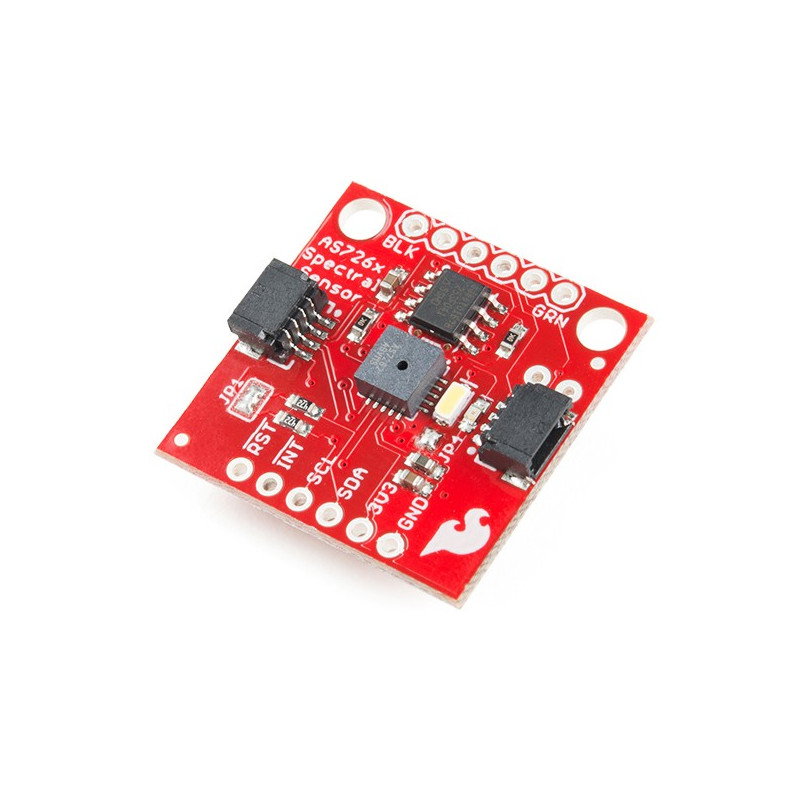

AS7263 NIR – Spektrumsensor für sichtbares Licht – SparkFun SEN-14351

Das Modul ist mit einem Spektrumsensor ausgestattet , d. h. sichtbares Licht und NIR -Spektren (nahes Infrarot), mit dem Sie messen und charakterisieren können, wie verschiedene Materialien Lichtwellen absorbieren und reflektieren. Der Sensor erkennt Wellen unterhalb des Bereichs, der im nahen Infrarotbereich von NIR zu sehen ist . Der Sensor kommuniziert über die I2C- und UART-Schnittstelle unter Verwendung der AT-Befehle. Es hat zwei Qwiic-Anschlüsse, Raster 1 mm und Anschlüsse zum Löten des Goldpin-2,54-mm-Streifens (separat erhältlich). Erkennt Wellenlängen im Bereich, der mit Licht von 610, 680, 730, 760, 810 und 860 nm sichtbar ist, jeweils bei 20 nm voller Breite mit halber maximaler Erkennung. Das Board hat eine eingebaute LED mit einer Leistung von 5700K, die zur Beleuchtung der Objekte verwendet wird. Sie können jede LED löten, die mit einer Spannung von 3,3 V betrieben wird.

Das optische Sensormodul von SparkFun ermöglicht die Detektion von Licht im sichtbaren Spektrum und Licht mit einem Spektrum nahe dem Infrarotlichtspektrum. Mit dem Sensor SparkFun SEN-14351 können wir Proben verschiedener Materialien auf die Fähigkeit testen, Lichtstrahlen im Bereich des sichtbaren Lichts und des NIR-Lichts zu absorbieren und zu reflektieren. Das Sensormodul für das sichtbare Lichtspektrum ist mit Arduino-Boards kompatibel. Aufgrund der Versorgung des Moduls mit einer Nennspannung von 3,3 V ist es im Falle der Zusammenarbeit mit Geräten, die mit einer Spannung von 5,0 V versorgt werden, erforderlich, einen Konverter mit logischen Spannungspegeln zu verwenden. Eingebaute LED mit einer Farbtemperatur von 5700 K ermöglicht die Emission von Licht in Richtung der getesteten Objekte. Das Modul verwendet UART- und I2C-Schnittstellen, um mit Arduino zu kommunizieren.

Spektroskopie ist eine Technik, bei der Licht auf Materialproben emittiert wird, die einer Spektralanalyse unterzogen werden, um ihre physikalisch-chemischen Eigenschaften zu bestimmen, beispielsweise die Zusammensetzung einer Metalllegierung. Geräte für die professionelle Spektralanalyse sind meist sehr teuer. Designer von SparkFun Electronics haben dieses Problem gelöst – das AS7263 NIR-Board verwendet einen Lichtsensor mit einer Wellenlänge nahe dem Infrarot. Mit Hilfe eines solchen Sensors können wir unter anderem die Lichtspektrumkartierung untersuchen, die Effizienz des pflanzlichen Photosyntheseprozesses sowie das Vorhandensein verschiedener Nahrungsbestandteile.

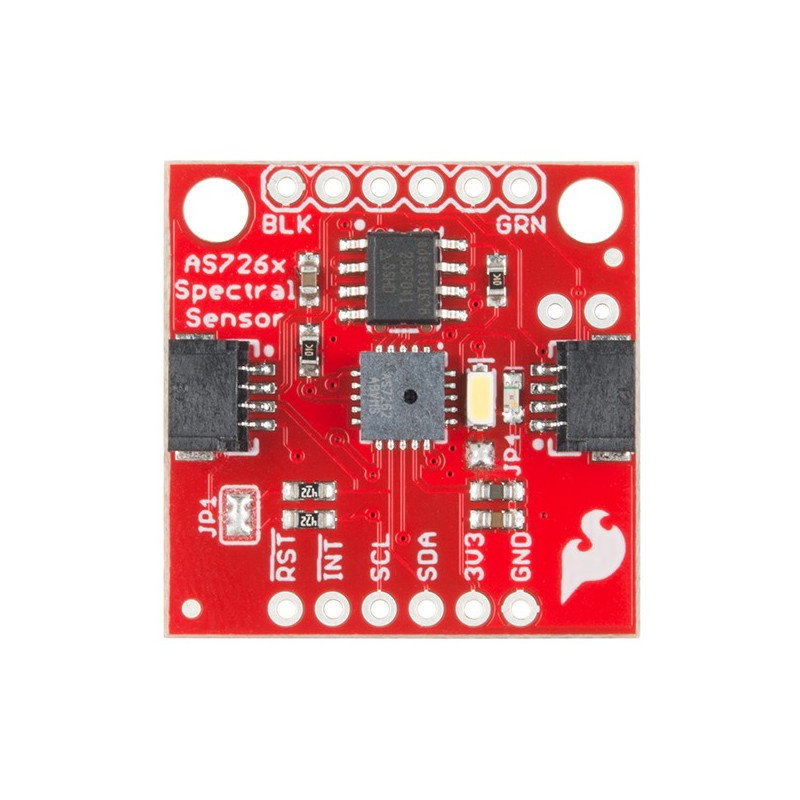

AS7263 NIR - Sensor für sichtbares Lichtspektrum - SparkFun SEN-14351 ist ein kleines Modul, ausgestattet mit einem digitalen, integrierten optischen Spektrometer und einer Lichtquelle in Form einer weißen LED mit einer Farbtemperatur von 5700 K.

Der Sensor verfügt über einen eingebauten 6-Element-Fotodetektor, bei dem jedes Pixel über einen eigenen schmalbandigen optischen Filter verfügt, der nur einen bestimmten Bereich von Lichtwellenlängen (ca. 20 nm breit) durchlässt und Farben außerhalb dieses Bereichs fast vollständig blockiert. Dadurch ist es möglich, die Komponenten des vom getesteten Objekt reflektierten Lichts oder (nach dem Ausschalten der LED) - das von einer externen Quelle auf den Sensor einfallende Licht zu untersuchen.

Der AS7263-Sensor ist in der Tat ein Miniatur-Spektrometer, dessen Betriebsbereich das sichtbare Lichtspektrum abdeckt und das nahe Infrarotband ( nahes Infrarot ) berührt. Die Zentren der untersuchten Kompartimente liegen bei den folgenden Wellenlängen: 610, 680, 730, 760, 810 bzw. 860 nm. Die Lichtintensität wird mit einem internen 16-Bit-ADC-Wandler getestet.

Das AS7263-System verfügt über einen eingebauten, programmierbaren LED-Treiber, der die getestete Oberfläche beleuchtet. Die Kommunikation mit dem Sensor erfolgt über die I2C- oder UART-Verbindung – je nach Konfiguration, ausgewählt mit Lötjumpern auf der Platine. Die Sensorversorgungsspannung kann 2,7 V bis 3,6 V betragen.
