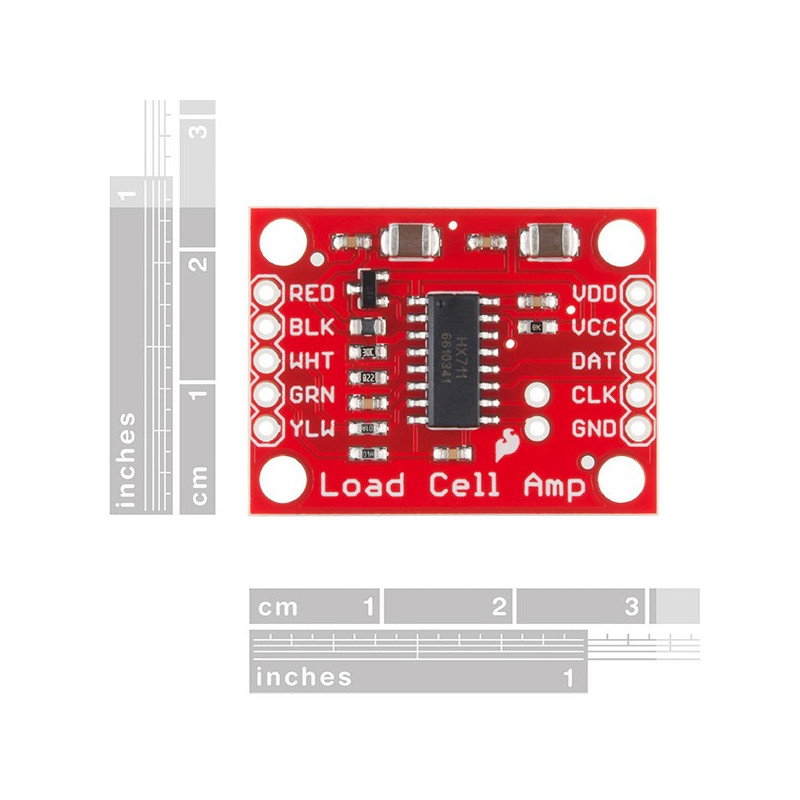

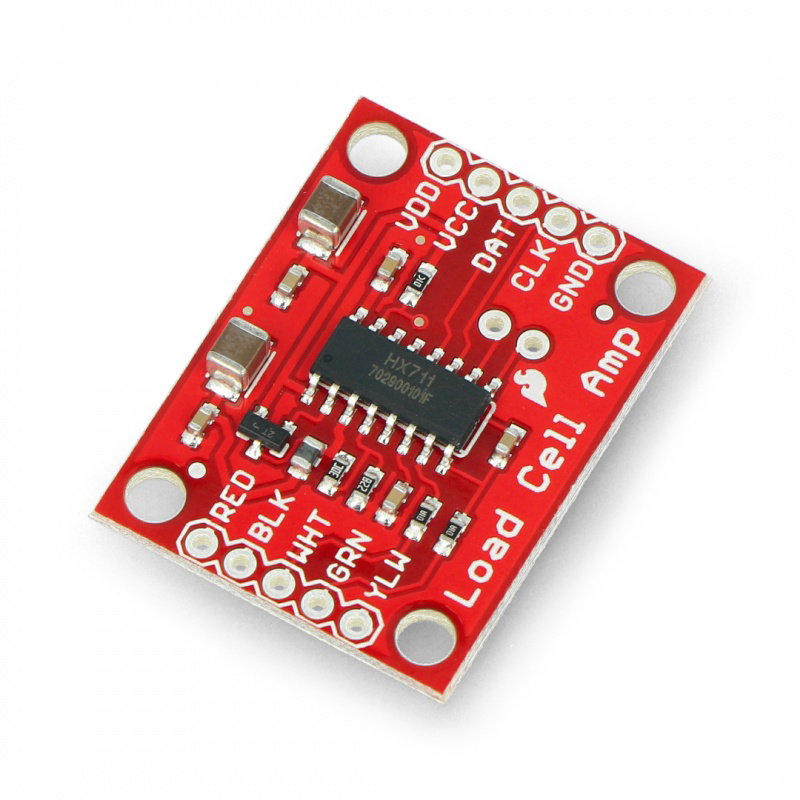

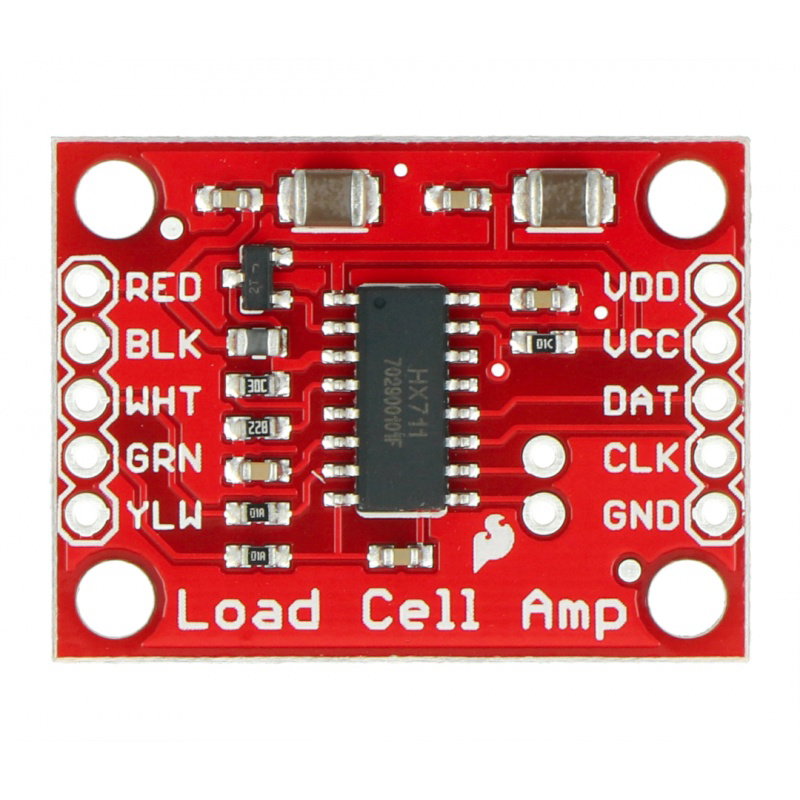

HX711- Verstärker für einen DMS-Balken - SparkFun SEN-13879
Ein Operationsverstärker zur Unterstützung von Dehnungsmessstreifen. Das System wird mit einer Spannung von 2,7 V bis 5,0 V versorgt, es kommuniziert über einen Zweidrahtbus: Datenleitung und Taktleitung.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: SparkFun HX711- Verstärker für einen DMS-Balken
Operationsverstärker zur Unterstützung von Dehnungsmessstreifen . Das System wird mit einer Spannung von 2,7 V bis 5,0 V versorgt, es kommuniziert über einen Zweidrahtbus: Datenleitung und Taktleitung.
Botland ist offizieller Distributor der Module und Zubehörteile von SparkFun Electronics. Dieser bekannte amerikanische Hersteller liefert eine vollständige Basis für Elektronikprojekte. Unser Sortiment umfasst ausschließlich originale Produkte von SparkFun Electronics.
Verstärkeranschluss
Dehnungsmessstreifen werden durch die sog. unterstützt Wheatstone-Brücke, d. h. Drähte, die wie folgt verbunden sind:
- Rot (ROT) - positive Erregung oder VCC (Stromversorgung)
- Schwarz (BLK) - negative Erregung oder GND (Masse)
- Weiß (WHT) – positive Verstärkung, ein positives Signal oder ein positiver Ausgang
- Grün (GRN) - negative Verstärkung, negatives Signal oder negativer Ausgang
- Gelb (YLW) - Masse, optionaler Eingang zur Reduzierung elektromagnetischer Störungen

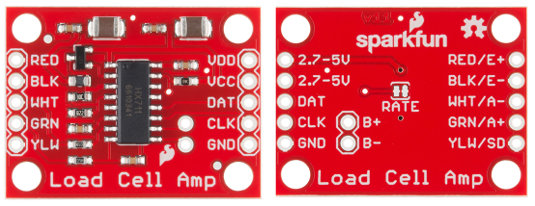

Verstärkeranschluss
- Rot (ROT): positive Erregung oder VCC (Stromversorgung)
- Schwarz (BLK): negative Erregung oder GND (Masse)
- Weiß (WHT): positive Verstärkung, ein positives Signal oder ein positiver Ausgang
- Grün (GRN): negative Verstärkung, negatives Signal oder negativer Ausgang
- Gelb (YLW): Masse, optionaler Eingang zur Reduzierung elektromagnetischer Störungen
Für die Kommunikation mit dem Mikrocontroller, z.B. Arduino-Board, verwendet das System zwei Leitungen: CLK und DAT.
| Stift | Beschreibung |
|---|---|
| VCC | Versorgungsspannung von 2,7 V bis 5,0 V. |
| DAT | Datenleitung des Kommunikationsbusses. |
| CLK | Taktleitung des Kommunikationsbusses. |
| Masse | Die Masse des Systems. |
ROT WHT GRÜN YLW | Leitungen zum Anschluss eines DMS-Balkens. Die Beschreibung befindet sich über der Zeichnung. |
Spezifikation des Verstärkers für DMS-Balken
- Versorgungsspannung: von 2,7 V bis 5,0 V
- Stromaufnahme: bis zu 1,5 mA
- Wählbare Abtastrate: von 10 sps bis 80 sps
- Das System kehrt das Steuersignal nicht um
- Schlussfolgerungen: Löcher für Goldpin-Anschlüsse - 2,54 mm (der Streifen muss separat erworben werden)
- Modulabmessungen: 31 x 23 mm
Nützliche Links
| Name | Wert |
|---|---|
| Breite | 5 cm |
| Höhe | 0,5 cm |
| Tiefe | 8,5 cm |
| Gewicht | 0,003 kg |
