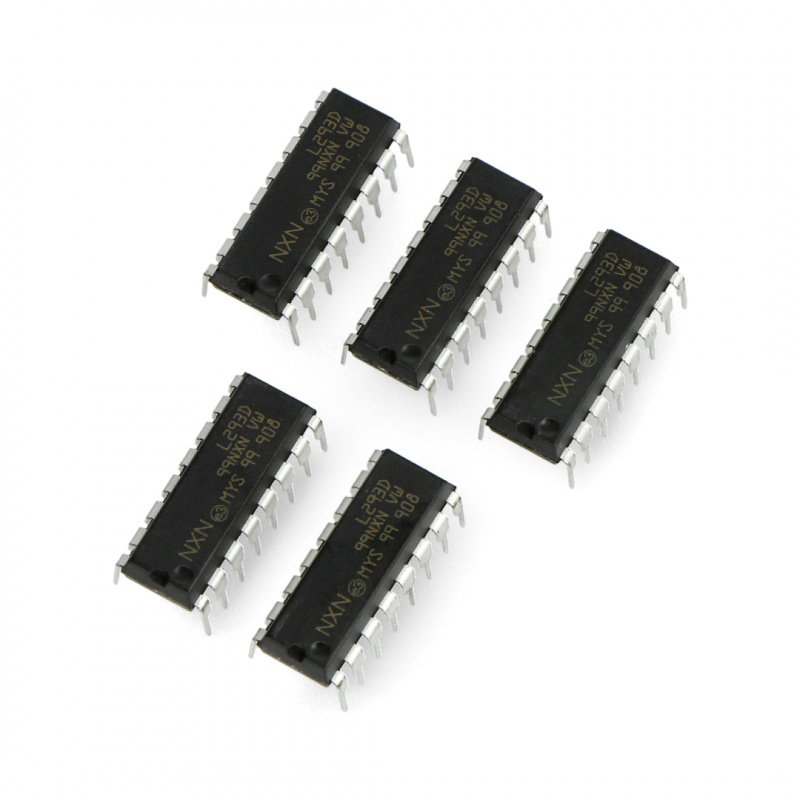

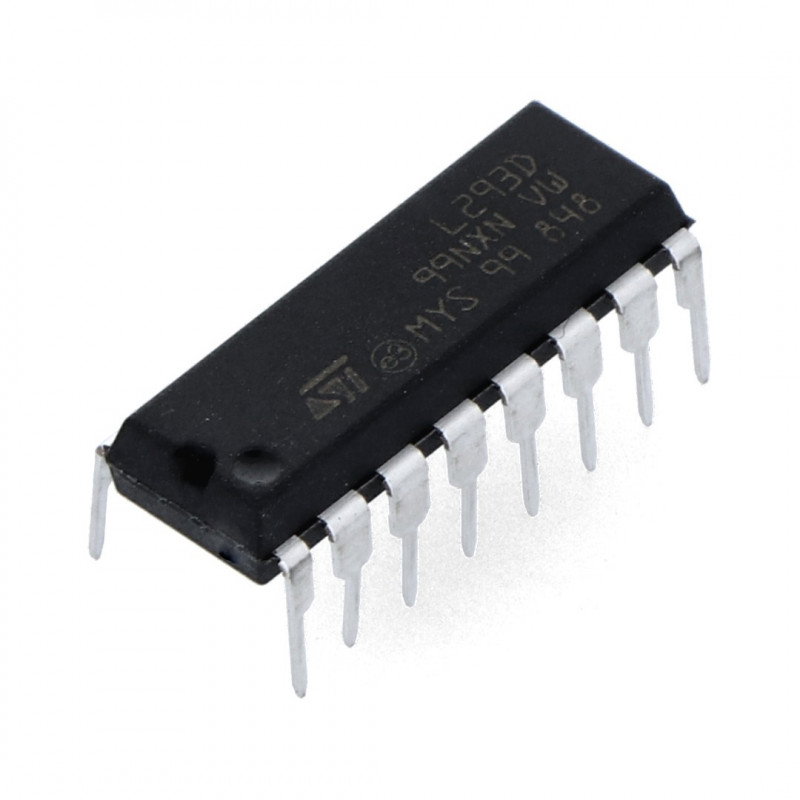

L293D - Zweikanaltreiber für Motoren 36V/0,6A - 5 Stk.
Zweikanaliger Motortreiber. Versorgungsspannung bis 36 V. Durchschnittlicher Strom pro Kanal 600 mA (kurzzeitig bis 1,2 A). Gehäuse: DIP 16 (Durchgangsloch). Das Set beinhaltet 5 Stück Systeme.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: L293D - Zweikanal-Motortreiber 36 V / 0,6 A - 5 Stk.
Zweikanaliger Motortreiber. Versorgungsspannung bis 36 V. Durchschnittlicher Strom pro Kanal 600 mA (kurzzeitig bis 1,2 A). Gehäuse: DIP 16 (Durchgangsloch). Das Set enthält 5 Stück Chips.
L293D - DC-Motortreiber
Wir bieten hochwertige DC-Motortreiber an. Dies sind zweikanalige integrierte Schaltungen, die für Spannungen bis zu 36 V und eine Stromstärke von nicht mehr als 0,6 A pro Kanal ausgelegt sind (der Momentanstrom kann bis zu 1,2 A pro Kanal betragen). Das System ist in einem Standard-DIP-Gehäuse eingeschlossen. Für Lernende kann der Ständer (separat erhältlich) besonders nützlich sein, dank dem Sie das Element einfach anschließen und trennen können, ohne es löten zu müssen.

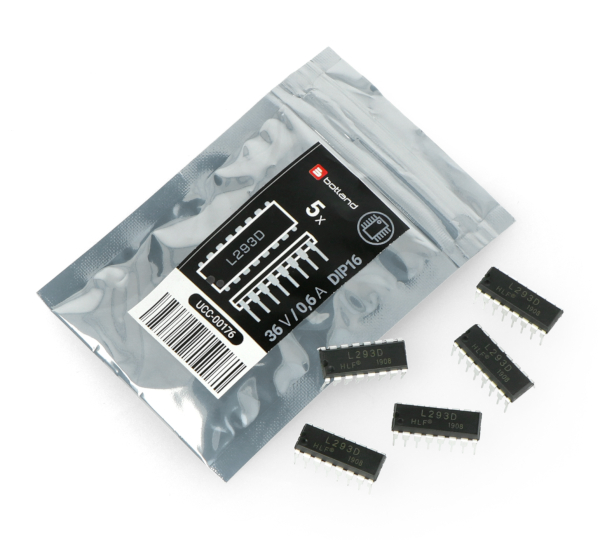

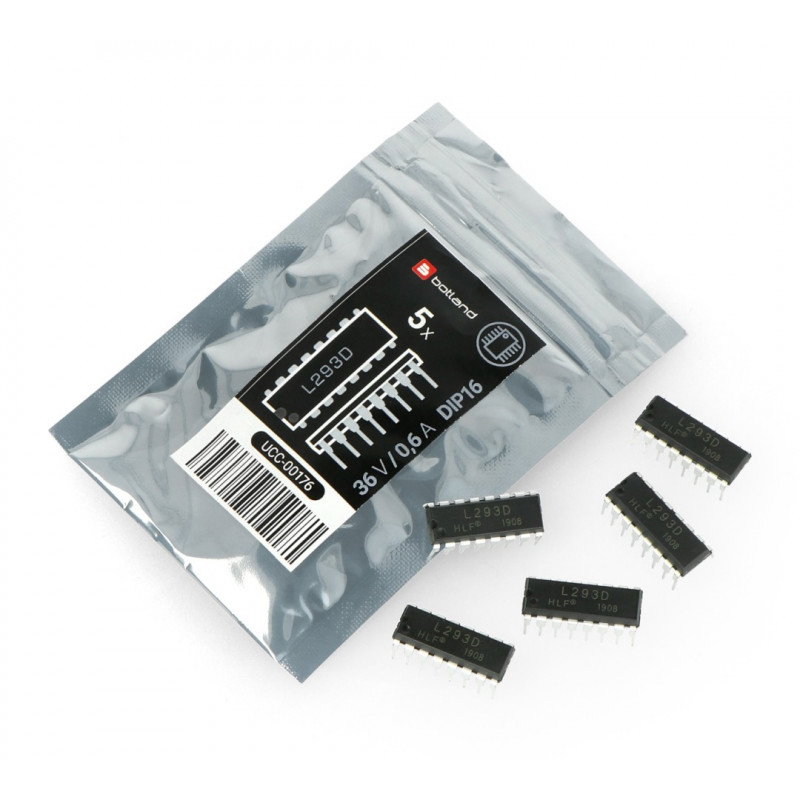

Die Artikel werden in 5er-Bündeln verkauft.
L293D - Zweikanal-Treiber für Motoren 36 V / 0,6 A - 5 Stk.
Video, das den Betrieb der H-Brücke beschreibt - Treiber von Gleichstrommotoren.
H-Brücke in höchster Qualität
Das Element wird von einem ausgezeichneten Unternehmen mit globaler Reichweite hergestellt - SGS Thomson Microelectronics (französisch-italienischer Herkunft). Sie erhalten 5 dieser Geräte in einem Paket. Diese Art von Controller wird in der Elektronik als "H-Brücke" bezeichnet und wird am häufigsten zur Steuerung mobiler Roboter verwendet. Es ist ein System, das Menschen aus der Robotik- und Elektronikindustrie allgemein bekannt ist, weil es seit vielen Jahren auf dem Markt ist und in vielen Projekten gut funktioniert. Dank dessen können Sie mit seiner Verwendung leicht viele Lehrmaterialien und Lehrmittel finden. Es eignet sich perfekt zur Steuerung eines einfachen mobilen Roboters (zwei Kanäle zur getrennten Geschwindigkeitssteuerung von zwei Rädern) oder jedes anderen Geräts, das auf Elektromotoren basiert. Es ist erwähnenswert, dass das Gerät über eingebaute Schutzdioden verfügt, dank denen auch bei falschem Anschluss einzelner Pins kein gefährlicher Kurzschluss auftritt. Sie lassen den elektrischen Strom nur in eine bestimmte Richtung fließen.
Zweikanalige H-Brücke 2x 0,6 A / 36 V
Der L293D-Chip ist eine der beliebtesten integrierten H-Brücken, die sowohl in Heimwerkergeräten als auch in kommerziellen Motorsteuerungen verwendet wird. Es bietet eine Stromausbeute von 0,6 A / Kanal und kann mit einer Versorgungsspannung von bis zu 36 V arbeiten.
Das System wird über vier Richtungseingänge (INPUT 1..4) und zwei Freigabeeingänge (ENABLE 1 und 2) gesteuert. Die Frequenz der Steuersignale (bei Verwendung von PWM-Modulation) sollte 5 kHz nicht überschreiten.
Produktspezifikation: L293D - zweikanaliger 36-V-/0,6-A-Motortreiber
Anzahl der Kanäle: 2
- Maximale Versorgungsspannung der Motoren: 36 V
- Durchschnittlicher Kanalstrom: 0,6 A
- Spitzenstrom pro Kanal: 1,2 A
- Gehäuse: DIP 16 (Durchgangsloch)
- Eingebaute Schutzdioden
Details in der Dokumentation . Unser Angebot umfasst auch Ständer , die die Montage von Systemen in einem Durchsteckgehäuse erleichtern.

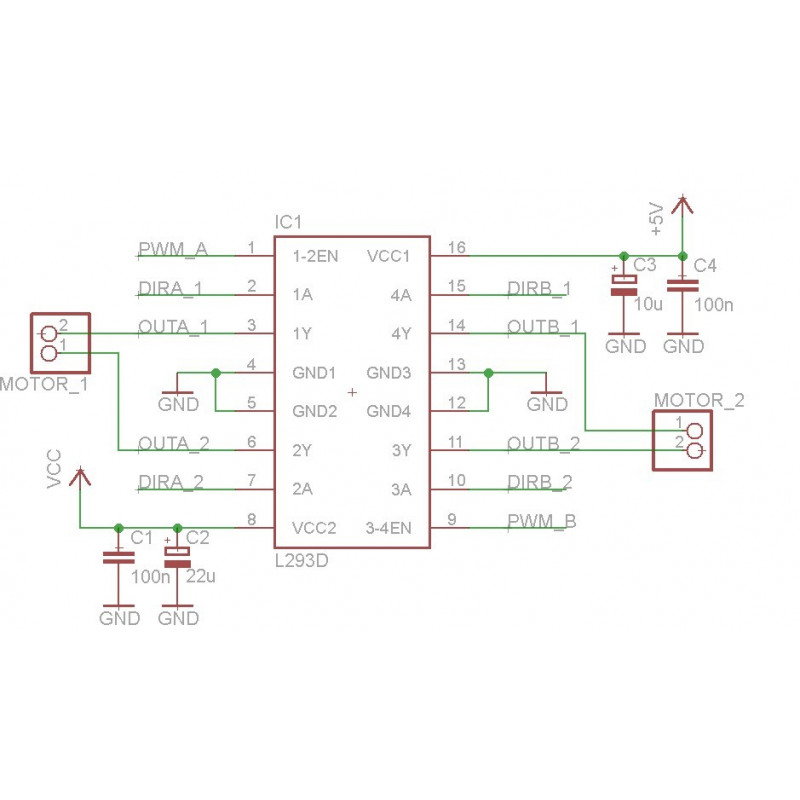

Beispielhaftes Brückenverbindungsdiagramm.

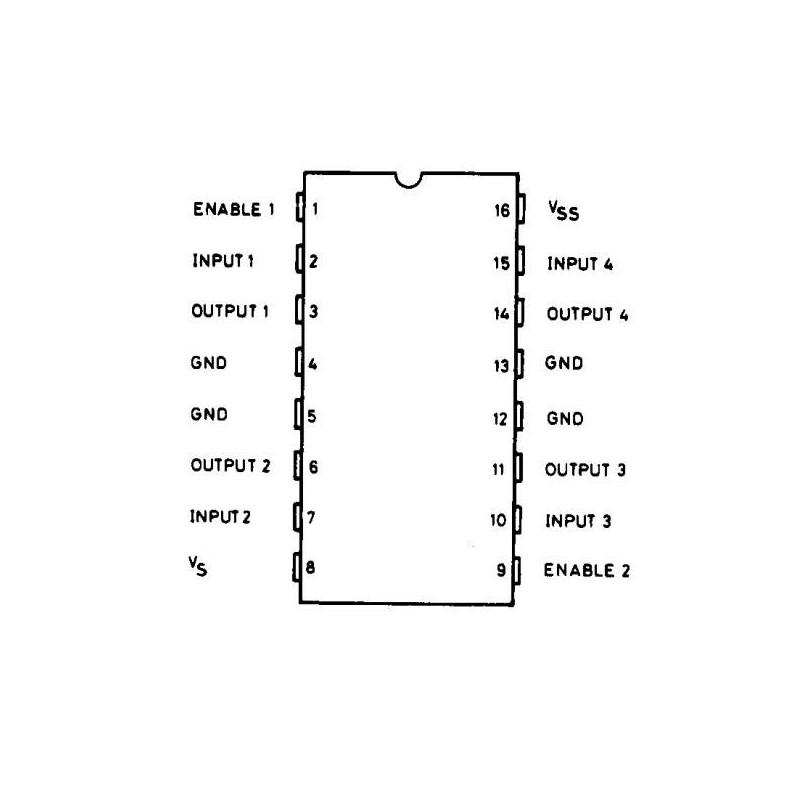

Führt
- AUSGANG1, AUSGANG2 - Ausgänge des ersten Kanals
- AUSGANG3, AUSGANG4 - Ausgänge des zweiten Kanals
- ENABLE 1 - PWM des ersten Kanals
- ENABLE 2 - PWM des zweiten Kanals
- INPUT1, INPUT2 - Richtung des ersten Kanals
- INPUT3, INPUT4 - Richtung des zweiten Kanals
- LOGIC SUPPLY VOLTAGE Vss - Stromversorgung des logischen Teils
- VERSORGUNGSSPANNUNG Vs - Stromversorgung für Motoren
Verwenden Sie die Dokumentation
Verwenden Sie vor dem Einsatz des Elements die beigefügte technische Dokumentation . Darin finden Sie eine detaillierte Beschreibung des Geräts, genaue Abmessungen, alle Pins signiert und die aktuellen Eigenschaften und Grenzen, die es hat. Nur mit diesen Informationen können Sie das Gerät korrekt in das Projekt einbinden und seine Möglichkeiten voll ausschöpfen.
L293D - ein unverzichtbares Element in der Werkstatt jeder Hobbyrobotik
Die H-Brücke ist eine klassische Systemtopologie, die zur bipolaren Steuerung von Lasten (z. B. Motoren, Elektromagneten usw.) in Systemen verwendet wird, die mit asymmetrischer Spannung betrieben werden. Sie können die Spannungspolarisation am gesteuerten Element ändern, indem Sie gleichzeitig das entsprechende der beiden Paare von Ausgangstransistoren einschalten, die sich auf der "Diagonale" der Brücke befinden. Weitere Einzelheiten finden Sie im Datenblatt .
L293D - Zweikanaltreiber für Motoren 36V / 0,6A - 5 Stk. ist ein hervorragendes Angebot für Amateure der Robotik, Modellbauer und Elektronikingenieure, die an der Konstruktion präziser Mechanismen arbeiten, die von Gleichstrommotoren und Schrittmotoren mit geringer Leistung angetrieben werden.
| Name | Wert |
|---|---|
| Stromspannung aus | 4,5 V. |
| Stromspannung Nieder | 36 V |
| Aktuelle Effizienz | 0,6 A |
| Anzahl der Kanäle | 2 |
| Breite | 4,3 cm |
| Höhe | 6,5 cm |
| Tiefe | 1,7 cm |
| Gewicht | 0,002 kg |
